树莓派 5 安装 M4N-Hat

最终结果演示

树莓派 5 安装后，演示运行大模型 QWen3，性能达 13.2 tokens/s。见以下视频：

视频中完整演示了：

1. 下载已支持的大语言模型 QWen3-0.6B
2. 准备 python-venv 环境，安装所需 python 库
3. 运行 QWen3 并完成两次问答

M4N 烧录从机系统

1.参考 System Flashing Guide 使用 AXDL 烧录 AX650_card_V3.6.2_20250603154858_20250626183000.axp。

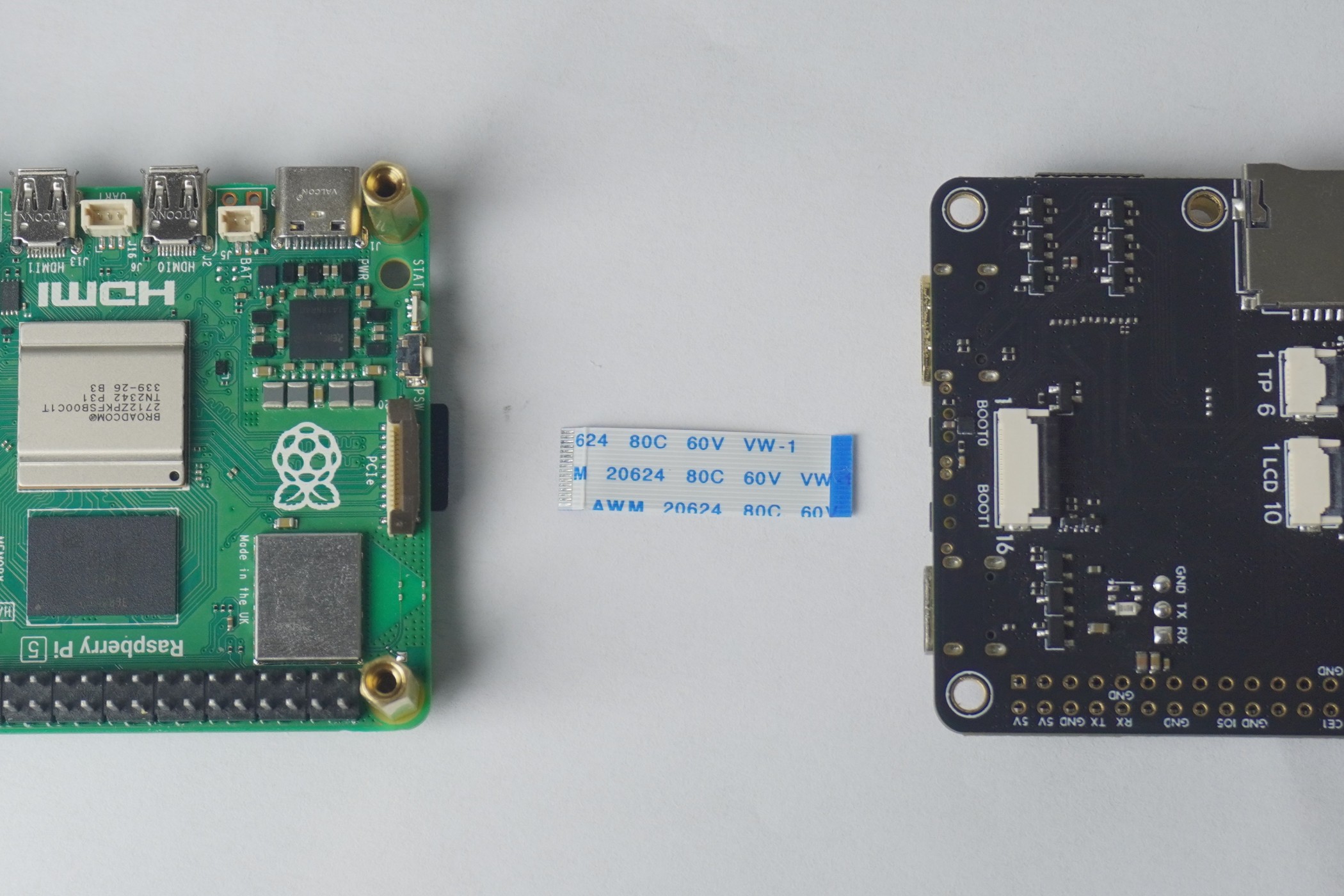

2.然后 fpc 排线连接 M4N-Hat 和 树莓派 5 的 pcie 座子，并确认固定完毕。

3.上电进入树莓派的系统。使用 lspci 命令检查加速卡是否正确被识别：

# 应能看到以下输出
sipeed@raspberrypi:~$ lspci
0001:00:00.0 PCI bridge: Broadcom Inc. and subsidiaries BCM2712 PCIe Bridge (rev 21)
0001:01:00.0 Multimedia video controller: Axera Semiconductor Co., Ltd Device 0650 (rev01)
0002:00:00.0 PCI bridge: Broadcom Inc. and subsidiaries BCM2712 PCIe Bridge (rev 21)
0002:01:00.0 Ethernet controller: Raspberry Pi Ltd RP1 PCIe 2.0 South Bridge

其中前两行信息则表示树莓派的 pcie 初始化成功，并识别挂载了 Multimedia video controller: Axera Semiconductor Co., Ltd Device 0650 (rev01)。

3.1. 若不显示如上前两行信息，很有可能是树莓派的该 pciex1 端口并未启用（默认行为），因此需要额外以下操作：

执行 sudo raspi-config 并进入 6 Advanced Options -> A8 PCIe Speed，选择 Yes 以使能 pciex1 gen3。
或检查 /boot/firmware/config.txt 中的内容（文件末尾）是否包含以下字段：

[all]
dtparam=pciex1_gen=3

实际上这个 config.txt 文件所在 SD 卡的 boot 分区为 FAT32 格式，因此可被广大操作系统识别和读写。可在树莓派关机后取出，并通过读卡器插在 PC 上直接修改。

注意：刚烧录树莓派镜像的新卡不存在这个 /boot/firmware 目录，此时需要插入树莓派完整启动一次才会生成上文所描述的结构。

Raspi 5 安装 AXCL 软件包

pcie 可以正常识别到 M4N-Hat 后，还需要继续安装 AXCL 软件包以提供支持，才能通过 M4N-Hat 加速运行模型。
该软件包 axcl_host_aarch64_V3.6.2_20250603154858_NO4873.deb 与先前的 M4N 系统镜像 xx.axp 位于下载站同一目录。
下载到树莓派开发板上，然后运行安装命令：

$ sudo apt install axcl_host_aarch64_V3.6.2_20250603154858_NO4873.deb

安装成功后，断电重启树莓派。
此时运行 axcl-smi 显示内容如下，即代表安装成功：

sipeed@raspberrypi:~$ axcl-smi
+------------------------------------------------------------------------------------------------+
| AXCL-SMI  V3.6.2_20250603154858                                  Driver  V3.6.2_20250603154858 |
+-----------------------------------------+--------------+---------------------------------------+
| Card  Name                     Firmware | Bus-Id       |                          Memory-Usage |
| Fan   Temp                Pwr:Usage/Cap | CPU      NPU |                             CMM-Usage |
|=========================================+==============+=======================================|
|    0  AX650N                     V3.6.2 | 0001:01:00.0 |                148 MiB /      945 MiB |
|   --   55C                      -- / -- | 0%        0% |                 18 MiB /     7040 MiB |
+-----------------------------------------+--------------+---------------------------------------+

+------------------------------------------------------------------------------------------------+
| Processes:                                                                                     |
| Card      PID  Process Name                                                   NPU Memory Usage |
|================================================================================================|
sipeed@raspberrypi:~$

测试 AXCL 模型推理能力

测试一下 axcl_run_model （与原生系统内 ax_run_model 同样使用方法），推理 yolov5s 的性能与 M4N 原生系统上的数据极度接近。

sipeed@raspberrypi:~$ axcl_run_model -m yolov5s.axmodel
   Run AxModel:
         model: yolov5s.axmodel
          type: 1 Core
          vnpu: Disable
        warmup: 1
        repeat: 1
         batch: { auto: 1 }
    axclrt ver: 1.0.0
   pulsar2 ver: 1.2-patch2 7e6b2b5f
      tool ver: 0.0.1
      cmm size: 12730188 Bytes
  ------------------------------------------------------
  min =   7.837 ms   max =   7.837 ms   avg =   7.837 ms
  ------------------------------------------------------

其余常用模型的性能实测数据如下表：

AXCL 更详细使用说明

其余详细信息可查看 axcl官方文档。

可于 文中 介绍到的大模型仓库下载各种已被支持的大模型，并在树莓派上部署运行。

已知问题

不断电重启树莓派会导致 M4N-Hat 无法再次挂载

注意：
目前有一已知问题，因为当前板卡不能满足树莓派的启动过程中关于 pciex1 的复位时序，所以只有断电后再冷启动才能成功挂载 M4N-Hat。而在挂载成功后若是保持不断电来重启树莓派，会导致下一次树莓派无法挂载 M4N-Hat。因此每次都需要断电后再冷启动树莓派。

若是直接重启了树莓派，树莓派串口应会打印如下启动日志。其中第 18 行显示 1000110000.pcie: link down，表示 pcie 建立链接失败，显然此时未能成功挂载 M4N-Hat。

  7.11 fs_open: 'armstub8-2712.bin'
  7.15 Loading 'kernel_2712.img' to 0x00000000 offset 0x200000
  7.33 Read kernel_2712.img bytes  9727677 hnd 0x3c43
  9.93 PCI1 reset
  9.03 PCI2 reset
  9.13 set_reboot_order 0
  9.13 set_reboot_arg1 0
  9.14 USB-OTG disconnect
  9.56 MESS:00:00:09.256590:0: Starting OS 9256 ms
  9.62 MESS:00:00:09.262115:0: 00000040: -> 00000480
  9.63 MESS:00:00:09.263966:0: 00000030: -> 00100080
  9.68 MESS:00:00:09.268679:0: 00000034: -> 00100080
  9.73 MESS:00:00:09.273392:0: 00000038: -> 00100080
  9.78 MESS:00:00:09.278105:0: 0000003c: -> 00100080

NOTICE:  BL31: v2.6(release):v2.6-240-gfc45bc492
NOTICE:  BL31: Built : 12:55:13, Dec  4 2024
[    0.695249] brcm-pcie 1000110000.pcie: link down

Debian GNU/Linux 12 raspberrypi ttyAMA10

My IP address is 192.168.10.176 fdae:b0ae:ebf1:0:b270:135e:b646:70c3

raspberrypi login:

当然现有一更简便方法。我们把树莓派的一个 GPIO 连到了 M4N-Hat 的复位引脚上，因此若需要保持不断电也能重启树莓派并能成功挂载。需要在每次重启前先执行命令 gpioset gpiochip0 28=0 让 M4N-Hat 进入复位状态，再正常执行树莓派重启命令即可再次正常挂载。
