将 ONNX 模型转换为 MaixCAM MaixPy 可以使用的模型（MUD）

MaixCAM2 模型转换请看 MaixCAM2 模型转换文档

简介

电脑上训练的模型不能直接给 MaixCAM / MaixCAM-Pro 使用，需要先将模型转换为设备支持的 .cvimodel 格式，并配套编写 .mud 模型描述文件。本文以 YOLOv8 检测模型为例，说明从 ONNX 到 MaixCAM 可运行模型的完整流程。

MaixCAM 支持的模型文件格式

MUD（Model Universal Description，模型统一描述文件）是 MaixPy 支持的模型描述文件，用来统一不同平台的模型加载方式。它本质上是一个 ini 格式的文本文件，可以使用文本编辑器编辑。

对于 MaixCAM / MaixCAM-Pro，实际模型文件是 .cvimodel，.mud 文件负责描述模型文件路径、模型类型、预处理参数和类别列表。常见文件组合如下：

yolov8n.mud
yolov8n_int8.cvimodel

使用时建议把 .mud 和 .cvimodel 放在同一个目录，避免路径写错。

准备 ONNX 模型

本节的目标是先得到一个可以被 tpu-mlir 读取的 .onnx 文件。ONNX 一般来自下面几种情况：

自己训练后导出：例如 YOLOv8 / YOLO11 训练得到 .pt 文件后，按离线训练 YOLO 模型中的“导出 ONNX 模型”步骤导出。MaixCAM 常用输入尺寸为 320x224，建议使用固定输入尺寸，不要使用动态输入尺寸。
其它训练框架导出：例如 PyTorch、TensorFlow 等框架训练后导出 ONNX。导出后需要确认模型输入尺寸固定，并且输入、输出节点可以在 Netron 中正常查看。
第三方提供的 ONNX：可以直接从 ONNX 开始转换，但需要确认模型授权可用，并且模型结构适合在 MaixCAM 上运行。

若已获取 .mud 和 .cvimodel 文件，表示该模型已完成面向 MaixCAM 的转换，可直接部署使用，无需执行本文转换流程。

获取 ONNX 文件后，建议将其放置在独立工作目录，并统一命名为 model.onnx。随后使用 Netron 打开模型，核对并记录以下信息：

信息项	获取方式	后续用途
输入节点名称	在 Netron 的输入节点区域查看，常见名称为 `images`	用于 ONNX 裁剪命令的输入参数
输入尺寸	在 Netron 的输入节点形状中查看，例如 `1x3x224x320`	用于 `model_transform.py` 的 `--input_shapes` 参数
候选输出节点	查看模型末端用于后处理前的输出节点	用于 ONNX 裁剪命令和 `model_transform.py` 的 `--output_names` 参数

同时需要确认模型算子位于 tpu-mlir 支持范围内。MaixCAM 对应 cv181x 处理器；若转换过程中提示某个算子不受支持，应回到训练 / 导出阶段调整模型结构，或选用 MaixPy 已支持的模型结构。

找出合适的量化输出节点

本节的目标是得到裁剪后的 export.onnx，后面的转换命令会直接使用它。

很多检测模型在 ONNX 末尾带有后处理节点，这些节点通常更适合由 CPU 处理。直接把完整 ONNX 拿去量化，可能会导致量化误差变大或转换失败。因此需要先选择合适的输出节点，再裁剪 ONNX。

可按下表选择常见模型的输出节点。节点选择依据可参考离线训练 YOLO 模型 - 输出节点选择；YOLOv5 和分类模型的裁剪原则可参考裁剪 ONNX 模型节点教程。

模型类型	推荐输出节点选择	下一步
YOLOv8 检测模型	MaixCAM 推荐使用 `/model.22/dfl/conv/Conv_output_0` 和 `/model.22/Sigmoid_output_0`	复制节点名后裁剪 ONNX
YOLO11 检测模型	MaixCAM 推荐使用 `/model.23/dfl/conv/Conv_output_0` 和 `/model.23/Sigmoid_output_0`	复制节点名后裁剪 ONNX

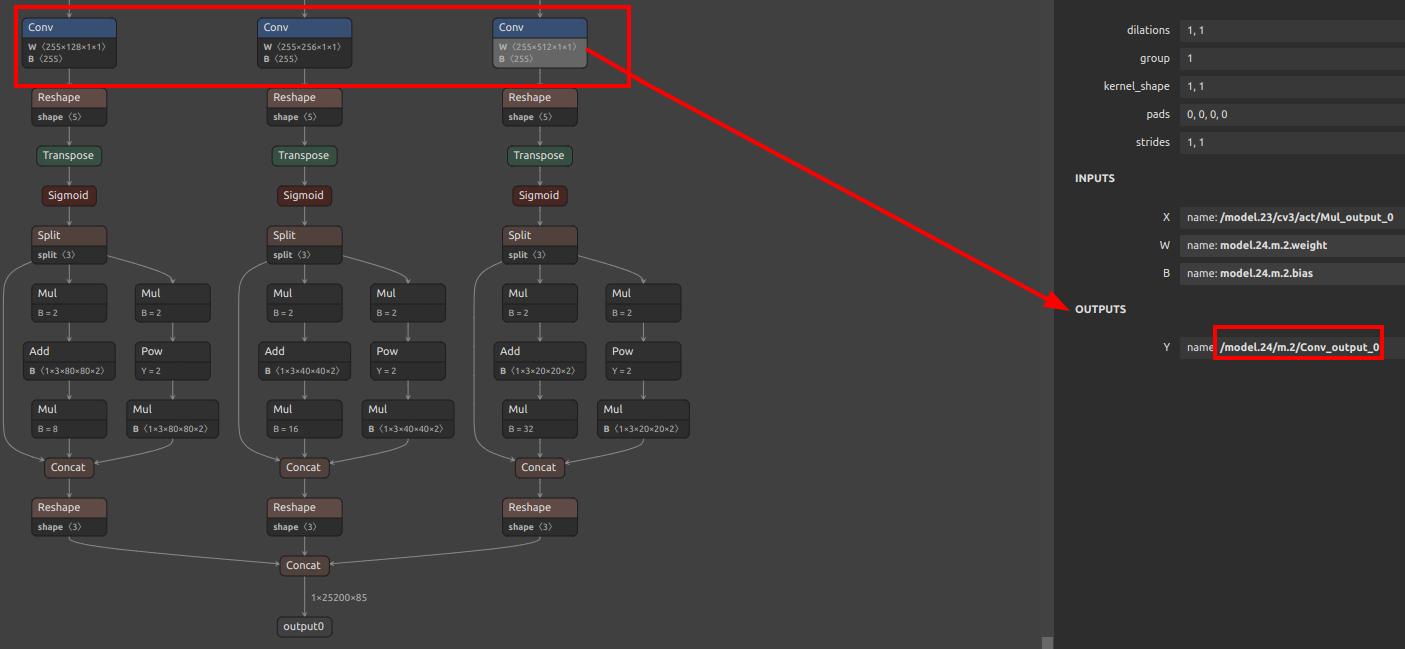

YOLOv5 检测模型	常见为三个检测头输出，例如 `/model.24/m.0/Conv_output_0`、`/model.24/m.1/Conv_output_0`、`/model.24/m.2/Conv_output_0`	复制节点名后裁剪 ONNX
pose / seg / obb 模型	输出节点数量更多，按离线训练 YOLO 模型的“输出节点选择”表选择 MaixCAM 方案	复制对应节点名后再裁剪

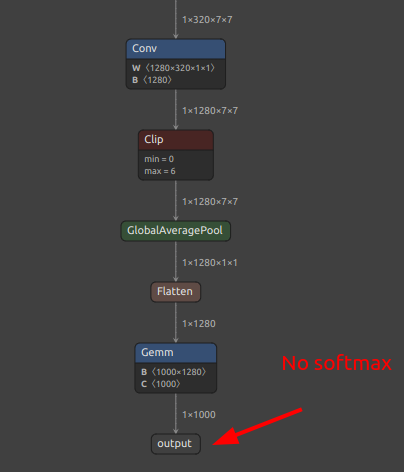

分类模型	一般取最后一层分类输出；如果末尾有 `softmax`，建议取 `softmax` 前一层输出	记录该输出节点名

如果你的节点名称和表格不完全一致，请用 Netron 找到位置相同、含义相同的输出节点，而不是机械复制。确定输入节点名和输出节点名后，先安装裁剪和简化 ONNX 需要的工具：

pip install onnx onnxsim

以 YOLOv8 检测模型为例，执行下面命令裁剪 ONNX：

python -c "import onnx,sys; onnx.utils.extract_model(sys.argv[1], sys.argv[2], [s.strip() for s in sys.argv[3].split(',')], [s.strip() for s in sys.argv[4].split(',')])" model.onnx tmp_extract.onnx "images" "/model.22/dfl/conv/Conv_output_0,/model.22/Sigmoid_output_0"
onnxsim tmp_extract.onnx export.onnx

请把命令中的：

model.onnx 替换为你的原始 ONNX 文件名。
"images" 替换为 Netron 中看到的输入节点名。
"/model.22/dfl/conv/Conv_output_0,... 替换为你选择的输出节点名，多个节点用英文逗号分隔。

命令执行成功后，当前目录会得到 export.onnx。后文所有 --model_def ./export.onnx 都指这个裁剪并简化后的文件。更完整的裁剪说明可看裁剪 ONNX 模型节点教程。

安装模型转换环境

MaixCAM 模型转换使用算能的 tpu-mlir。建议放在 Docker 容器中运行，避免本机 Python、系统库版本不一致导致转换失败。

如果电脑还没有安装 Docker，请先按 Docker 官方文档安装。安装完成后执行下面命令，能看到版本号就表示 Docker 可用：

docker --version

然后拉取转换环境镜像：

docker pull sophgo/tpuc_dev:latest

如果拉取失败，可以按 tpu-mlir 官方说明下载镜像压缩包并加载：

wget https://sophon-file.sophon.cn/sophon-prod-s3/drive/24/06/14/12/sophgo-tpuc_dev-v3.2_191a433358ad.tar.gz
docker load -i sophgo-tpuc_dev-v3.2_191a433358ad.tar.gz

加载完成后查看实际镜像名：

docker images | grep tpuc

进入模型转换工作目录并启动容器：

mkdir -p ~/maixcam_convert
cd ~/maixcam_convert
docker run --privileged --rm -it -v "$PWD":/workspace -w /workspace sophgo/tpuc_dev:latest

如果你的镜像名不是 sophgo/tpuc_dev:latest，请把命令最后的镜像名替换为 docker images 看到的实际名称。进入容器后，当前目录就是 /workspace，后面的 export.onnx、测试图片和校准图片都放在这个目录里。

在容器内安装并检查 tpu-mlir：

pip install tpu_mlir
model_transform.py --help

如果 model_transform.py --help 能输出帮助信息，说明环境可用。

转换 ONNX 模型到 cvimodel

运行转换前，工作目录中至少应准备好这些文件：

.
├── export.onnx
├── test.jpg
└── images/
    ├── 0001.jpg
    ├── 0002.jpg
    └── ...

文件	如何得到	作用
`export.onnx`	上一步裁剪并简化 ONNX 后得到	作为 `model_transform.py` 的输入模型
`test.jpg`	任意一张符合模型输入场景的测试图片	用于转换时对比 ONNX 和 MLIR 输出
`images/`	放 20 到 200 张真实场景图片	用于 INT8 量化校准

图片越接近实际使用场景，量化后的模型效果越稳定。例如要识别桌面物体，就放桌面环境下拍摄的图片；要识别产线物料，就放产线相机拍到的图片。

生成 MLIR 中间文件

以 YOLOv8 检测模型为例，先执行 model_transform.py：

model_transform.py \
--model_name yolov8n \
--model_def ./export.onnx \
--input_shapes [[1,3,224,320]] \
--mean "0,0,0" \
--scale "0.00392156862745098,0.00392156862745098,0.00392156862745098" \
--keep_aspect_ratio \
--pixel_format rgb \
--channel_format nchw \
--output_names "/model.22/dfl/conv/Conv_output_0,/model.22/Sigmoid_output_0" \
--test_input ./test.jpg \
--test_result yolov8n_top_outputs.npz \
--tolerance 0.99,0.99 \
--mlir yolov8n.mlir

这个命令成功后，会得到 yolov8n.mlir、yolov8n_in_f32.npz 和 yolov8n_top_outputs.npz。后面的部署命令会继续使用这些文件。

关键参数说明：

参数	填写内容
`--model_name`	模型名称，用于生成中间文件名，例如 `yolov8n`
`--model_def`	裁剪后的 ONNX，例如 `./export.onnx`
`--input_shapes`	模型输入尺寸，顺序是 `[N,C,H,W]`，例如 `[[1,3,224,320]]`
`--mean` / `--scale`	训练时使用的预处理参数，需要和训练、导出时保持一致
`--output_names`	ONNX 输出节点名，必须和裁剪 `export.onnx` 时选择的输出节点一致
`--test_input`	测试图片路径，例如 `./test.jpg`
`--test_result`	输出对比结果文件，下一步会作为参考
`--mlir`	生成的 MLIR 中间文件

生成 INT8 cvimodel

MaixCAM 上一般优先使用 INT8 模型，速度更快、内存占用更低。先用校准图片生成量化表：

run_calibration.py yolov8n.mlir \
--dataset ./images \
--input_num 50 \
-o yolov8n_cali_table

--input_num 表示实际参与校准的图片数量，不能大于 images/ 目录中的图片数量。新手可以先准备 50 张左右真实场景图片，后续根据效果再增加。

然后生成 .cvimodel：

model_deploy.py \
--mlir yolov8n.mlir \
--quantize INT8 \
--quant_input \
--calibration_table yolov8n_cali_table \
--processor cv181x \
--test_input yolov8n_in_f32.npz \
--test_reference yolov8n_top_outputs.npz \
--tolerance 0.9,0.6 \
--model yolov8n_int8.cvimodel

执行成功后，当前目录会得到 yolov8n_int8.cvimodel。

如果 INT8 转换失败，可以先检查输出节点、输入尺寸、预处理参数和校准图片是否正确。确实无法通过时，再尝试 BF16：

model_deploy.py \
--mlir yolov8n.mlir \
--quantize BF16 \
--processor cv181x \
--test_input yolov8n_in_f32.npz \
--test_reference yolov8n_top_outputs.npz \
--model yolov8n_bf16.cvimodel

BF16 模型通常精度更容易保持，但速度和内存占用一般不如 INT8，建议只作为排查或特殊精度需求时使用。

编写 mud 文件

.mud 和 .cvimodel 必须放在同一个目录。以 yolov8n_int8.cvimodel 为例，新建 yolov8n.mud：

[basic]
type = cvimodel
model = yolov8n_int8.cvimodel

[extra]
model_type = yolov8
input_type = rgb
mean = 0, 0, 0
scale = 0.00392156862745098, 0.00392156862745098, 0.00392156862745098
labels = person, bicycle, car, motorcycle, airplane, bus, train, truck, boat, traffic light, fire hydrant, stop sign, parking meter, bench, bird, cat, dog, horse, sheep, cow, elephant, bear, zebra, giraffe, backpack, umbrella, handbag, tie, suitcase, frisbee, skis, snowboard, sports ball, kite, baseball bat, baseball glove, skateboard, surfboard, tennis racket, bottle, wine glass, cup, fork, knife, spoon, bowl, banana, apple, sandwich, orange, broccoli, carrot, hot dog, pizza, donut, cake, chair, couch, potted plant, bed, dining table, toilet, tv, laptop, mouse, remote, keyboard, cell phone, microwave, oven, toaster, sink, refrigerator, book, clock, vase, scissors, teddy bear, hair drier, toothbrush

这里需要根据自己的模型修改下面几项：

参数	说明
`model`	`.cvimodel` 文件名，例如 `yolov8n_int8.cvimodel`
`model_type`	MaixPy 已支持的模型类型，例如 `yolov5`、`yolov8`、`yolo11`、`classifier`
`mean` / `scale`	预处理参数，需要与训练、导出、转换时保持一致
`labels`	模型类别列表，必须和训练数据集的类别数量、顺序完全一致

例如训练的是数字检测模型，类别顺序为 0 到 9，则 labels 应写为：

labels = 0,1,2,3,4,5,6,7,8,9

部署到设备和快速验证

MaixPy 加载模型时通常只需要指定 .mud 文件路径，.mud 中会再指向实际的 .cvimodel 文件。最省心的做法是把它们放在同一个目录，例如：

/root/models/yolov8n.mud
/root/models/yolov8n_int8.cvimodel

然后在代码中先确认模型能被加载：

from maix import nn

model = nn.NN("/root/models/yolov8n.mud")
print(model)

如果是 MaixPy 已经支持的模型类型，优先使用对应封装好的 API，例如 YOLO 可以参考 YOLO 目标检测文档：

from maix import nn

detector = nn.YOLOv8(model="/root/models/yolov8n.mud", dual_buff=True)

调试时先检查这些问题

模型无法加载或运行结果不对时，先按这个顺序排查：

.mud 和 .cvimodel 是否在同一个目录，.mud 里的 model 文件名是否写对。
设备上填写的路径是否真实存在，比如 /root/models/yolov8n.mud。
labels 是否和训练时的类别数量、顺序完全一致。
model_type 是否是 MaixPy 已经支持的类型，比如 yolov5、yolov8、yolo11、classifier 等。
输入分辨率、mean、scale、RGB/BGR 顺序是否和训练、导出、转换时保持一致。
ONNX 输出节点、裁剪命令和 model_transform.py 的 --output_names 是否完全一致。
如果不确定是模型问题还是代码问题，先换 MaixHub 或系统内置模型测试；官方模型能跑通后，再调试自己的模型。

确认这些基础项没有问题后，再继续查看对应模型文档或转换流程。如果是 MaixPy 尚未封装的新模型，继续阅读下一节。

编写后处理代码

如果模型类型已经被 MaixPy 支持，例如 YOLO 或分类模型，通常不需要自己写后处理，直接调用对应 API 即可。

如果是 MaixPy 尚未封装的新模型，需要根据模型输出自己实现后处理，可以按目标选择下面方式：

快速验证：使用 maix.nn.NN 加载 .mud，通过 forward 或 forward_image 得到原始输出，然后在 Python 中写后处理逻辑。完整流程可参考移植新模型。
正式封装：在 MaixCDK 中新增模型解码类，让 MaixCDK 和 MaixPy 都可以调用，运行效率也更高。可以参考 YOLOv5 源码，新增对应 hpp 文件，补齐 @maixpy 注释后重新编译 MaixPy。

支持了新模型后还可以将源码提交（Pull Request）到主 MaixPy 仓库中，成为 MaixPy 项目的一员，为社区做贡献，也可以到 MaixHub 分享分享你新支持的模型，根据质量获得打赏。
